Ruote libere e Guide lineari

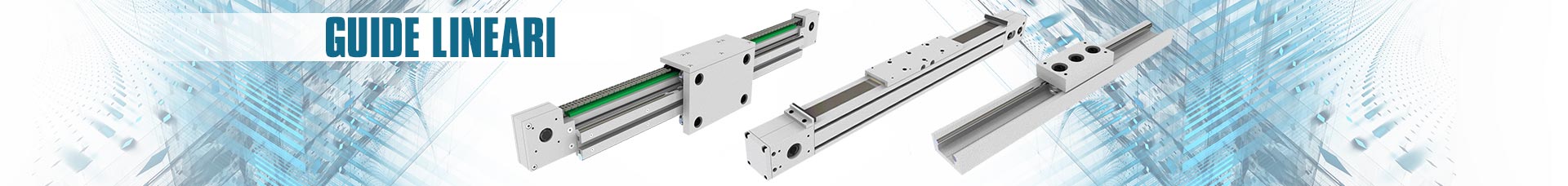

Le Guide lineari


vengono impiegate ogni volta che c’è bisogno di eseguire lo scorrimento di un oggetto o di far crescere la redditività di una lavorazione o di una macchina automatizzandola.
La CTS offre diversi articoli: le guide lineari semplici, che sono la base della sua gamma di prodotti, possono evolversi in guide lineari motorizzabili ad 1, 2 o 3 assi.

La movimentazione può essere realizzata con cinghia dentata, cremagliera a denti diritti o elicoidali, catena, vite trapezia e vite a ricircolo.

E’ disponibile una larga scelta di carrelli standard oppure possono essere costruiti a disegno secondo le diverse necessità dei clienti. Possono anche essere forniti i semplici componenti per integrarli in una soluzione di guide lineari già esistente.

Le guide lineari a rotelle lavorano a secco, non hanno bisogno di essere periodicamente lubrificate, sono quindi particolarmente indicate negli ambienti polverosi, nelle zone dove sia difficile una costante manutenzione, e soprattutto dove è importante non inquinare il prodotto finale come ad esempio in campo tessile, cartotecnico ed alimentare. Il binario è costruito da un profilo d'alluminio con inserite sui due lati due barre d'acciaio temprate rettificate e cromate.

E' disponibile anche la versione con barre e rotelle in acciaio inox AISI420 e si può realizzare una protezione con soffietti piani termosaldati.

La temperatura di lavoro dipende dal tipo di lubrificante impiegato e dalla gabbia in polimero montata dentro le rotelle a sfere, l'intervallo è -20°C +80°C.

Non ci sono lunghezze standard delle rotaie, possono essere fornite da 100 mm fino a 6 m in un pezzo unico, per lunghezze superiori si possono realizzare apposite giunzioni.



Le Ruote Libere




sono giunti unidirezionali di precisione composti da due anelli, uno conduttore che traina e uno condotto che viene trainato. Il moto viene trasmesso in un solo senso e quando i due anelli si agganciano avviene la trasmissione della coppia, mentre quando la rotazione di uno va in direzione contraria avviene lo sgancio e si ha la rotazione libera. Il materiale con cui sono costruite è acciaio con trattamento di tempra e possono essere a rulli oppure a corpi di contatto asimmetrici. Esistono in versione da centrare oppure già autocentranti dotate di cuscinetti a sfere oppure bronzine. I clienti le possono utilizzare per le seguenti applicazioni:


CTS è in grado di soddisfare le esigenze più particolari costruendo ruote libere speciali a disegno oppure modificando i prodotti standard.
I tecnici di CTS sono inoltre a disposizione per la verifica del corretto impiego delle ruota libere nei vostri progetti e per la risoluzione dei vostri problemi.
